All-in-one LED high bay: 3 power levels, 2 CCTs and 3 beam angles in one fixture

Name: CL HBU 12
Brand: Carden Lighting

CL HBU 12

Power3 – 240 W

Efficacy147 – 182 lm/W

Flux(±10%, Ra80): 14,900 – 16,400 lm…

CCT2 – 5000 K

CRIRa 80

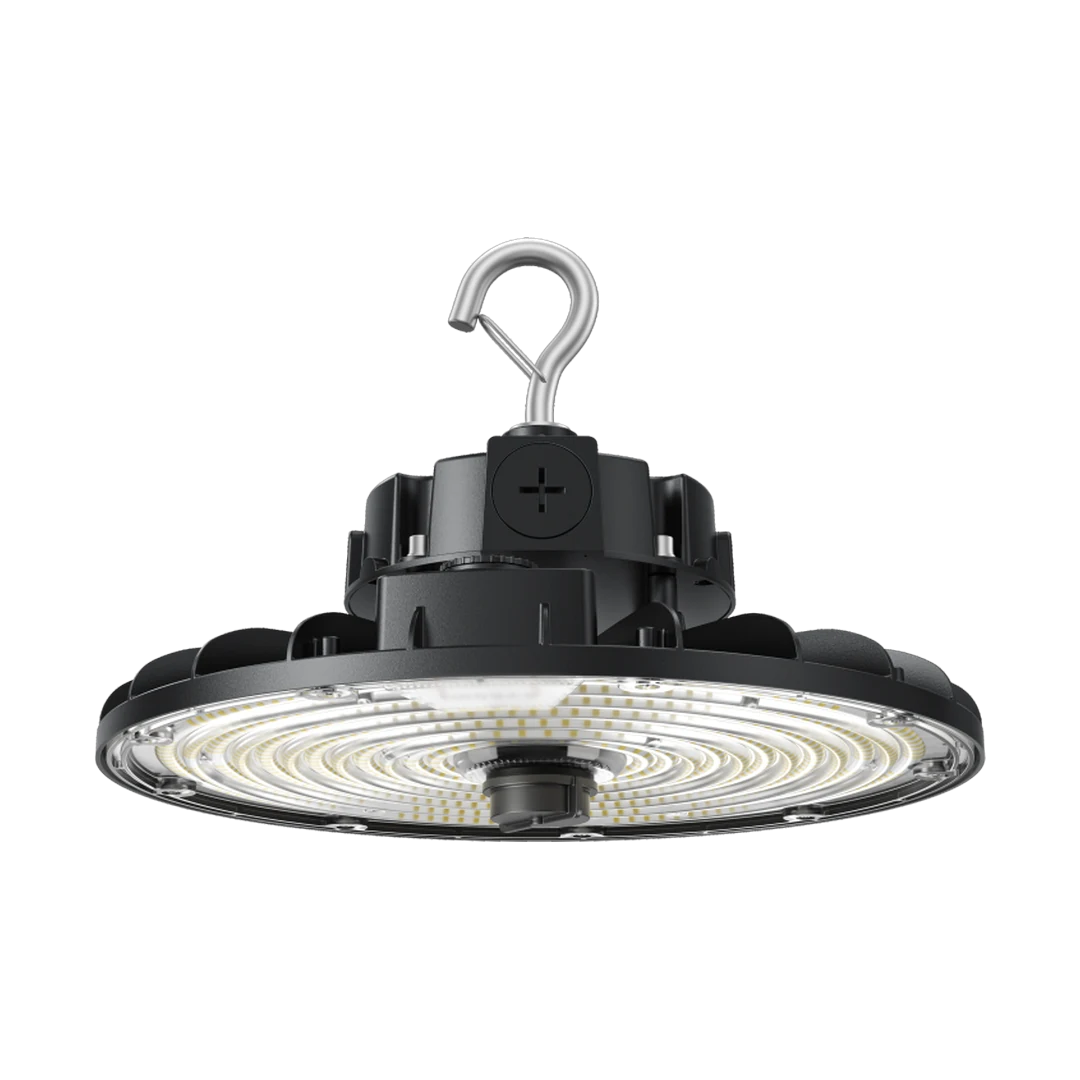

Luminaria industrial LED tipo UFO para alta bahía que se configura en sitio con DIP switch: 3 escalones de potencia, 2 temperaturas de color (4000 K / 5000 K) y 3 ángulos de haz (70° / 85° / 115°) en la misma luminaria — 18 configuraciones por número de parte. Cuatro plataformas de 100 a 240 W, hasta 40,500 lm por punto y eficacia de hasta 182 lm/W. Carcasa de aluminio inyectado con IP65 e IK08, atenuación 0-10V, receptáculo Zhaga para sensores de presencia y control inalámbrico, protección contra sobretensión de 6 kV y 5 años de garantía. Certificación ETL y listado DLC Premium para programas de incentivos.

Does your project require another standard? We build to your specification.

Request a quote Request IES file

5-year warrantyOperating since 1989Response in under 24 h

Photometric data (IES/LDT) and datasheet available on request — we send them in under 24 h. Or write to us by email →

Design your space with the photometric studyBetaCheck that your project meets the norm — free, in minutes.

Configure & add to quote

Other / extra requirement

Quantity

Where it's used

Naves industriales y plantas de manufactura — el mismo equipo cubre alturas y anchos de crujía distintos: 115° para techos bajos y pasillos anchos, 70° para naves altas donde la luz debe llegar al piso sin dispersarse en los muros; hasta 40,500 lm por punto en la plataforma de 240 W.Bodegas, centros de distribución y racks de almacenaje — el haz de 70° concentra el flujo en los pasillos entre racks y reduce el número de puntos; el IP65 soporta polvo de maniobra y limpieza indirecta.Áreas de alta bahía en general (techos de 6 a 14 m) — cuatro plataformas de potencia con tres escalones cada una permiten calibrar el nivel de iluminancia por zona sin cambiar de modelo ni de inventario.Centros comerciales, tiendas de autoservicio y grandes superficies — 4000 K para un ambiente más cálido en piso de venta o 5000 K para almacén trasero, con la misma luminaria y sin pedido especial.Gimnasios, canchas techadas y centros deportivos bajo techo — distribución simétrica de 85° con operación libre de parpadeo (SVM <0.4, PST <1), condición útil donde hay cámaras o transmisión de video.Bibliotecas, centros de exposiciones, aeropuertos y espacios públicos de techo alto — el CRI Ra80 y el receptáculo Zhaga para sensores de presencia permiten cumplir niveles y ahorrar energía en zonas de ocupación variable.

Featured benefits

Se adapta en sitio sin reemplazar equipo — potencia, color y apertura se ajustan con DIP switch cuando cambia la altura de montaje o el layout de la nave
Un solo número de parte cubre 18 configuraciones — la especificación se cierra rápido y el proyecto no se detiene por un modelo equivocado
Hasta 182 lm/W y hasta 40,500 lm por punto — menos luminarias, menos carga eléctrica y menos puntos de mantenimiento
Listado DLC Premium — habilita programas de incentivos y rebates de eficiencia energética en Norteamérica
IP65 / IK08 y sobretensión de 6 kV — soporta polvo, humedad y las condiciones eléctricas reales de una planta
Listo para control — 0-10V de fábrica y receptáculo Zhaga para sensor de presencia PIR o microondas y módulo inalámbrico
Vida útil de 231,800 h L70B50 y 5 años de garantía — costo de operación previsible en techos de difícil acceso

Specifications

Electrical specifications

Potencia: 3–240 W
Input voltage: 120-277 Vac o 277-480 Vac (dos versiones de hardware; se especifica al ordenar)
Frequency: 50/60 Hz
Factor de potencia: 0.9 (a plena carga)
THD: <20% @277 V
Protección contra sobretensión (surge): 6 kV línea-neutro · 6 kV línea/neutro-tierra
Driver: corriente constante (CC), integrado
Atenuación: 0-10V · además receptáculo Zhaga para módulo de control inalámbrico o sensor (accesorios)
Clase eléctrica: Clase I (equipo con conexión a tierra de protección)
Flicker: SVM <0.4 · PST <1 (la ficha lo declara como operación libre de parpadeo)
Control y sensores: sensor opcional (PIR o microondas, formato Zhaga) · módulo inalámbrico opcional para el receptáculo Zhaga · DIP de potencia, DIP de CCT y DIP de ángulo de haz integrados
Función de emergencia: no disponible en esta serie (declarado explícitamente en la ficha)

Photometric specifications

Flujo luminoso: (±10%, Ra80): 14,900–16,400 lm (100 W) · 9,600–10,300 lm (60 W) · 22,100–25,000 lm (150 W) · 14,100–15,200 lm (90 W) · 30,100–33,500 lm (200 W) · 19,900–21,000 lm (120 W) · 36,100–40,500 lm (240 W) · 24,000–25,500 lm (145 W)
Efficacy: 147–182 lm/W
CCT: 2–5000 K
CRI: Ra 80
SDCM (MacAdam): <5
Ángulo de haz: 70° / 85° / 115°
Fuente de luz: LED SMD 2835 de alto rendimiento

Physical, materials & mounting

Carcasa: aleación de Die-cast Aluminum (die-cast) con aletas radiales de disipación · acabado en pintura electrostática (powder coating) · color negro RAL 9017
Diffuser: policarbonato (PC) con óptica integrada
Herrajes: gancho de suspensión incluido · soporte tipo U y bracket ajustable disponibles como accesorio
Dimensiones: Ø220 × 214 mm (Ø8.66 × 8.43 in) — plataforma 100 W · Ø264 × 214 mm (Ø10.39 × 8.43 in) — 150 W · Ø300 × 214 mm (Ø11.81 × 8.43 in) — 200 W y 240 W. El alto es constante (214 mm) en las tres carcasas
Weight: 1.8 kg (3.97 lb) · 2.1 kg (4.63 lb) · 2.5 kg (5.51 lb) neto, tolerancia ±6% · peso bruto 2.4 / 2.7 / 3.2 kg
Mounting: gancho (hook mount) · techo con soporte (ceiling mount) · bracket ajustable y cadena de seguridad disponibles como accesorio
Empaque: 1 pieza por caja · 240×240×190 mm (100 W) · 285×285×195 mm (150 W) · 320×320×200 mm (200 W y 240 W)

Protection & lifetime

IP rating: IP65
IK rating: IK08
Temperatura de operación: −30 a +50 °C (−22 a +122 °F) en 100 W, 150 W y 200 W · −30 a +45 °C (−22 a 113 °F) en la plataforma de 240 W
Vida útil LED: 231,800 h
Garantía: 5 years

Configurations / SKUs

SKU	Ø carcasa	Potencia por DIP (W)	Flujo luminoso 100%	Flujo luminoso 60%	Efficacy	CCT	Ángulo de haz	Voltaje	Weight
CL-HBU12-100W-2CCT	220 mm	60–100 W	14,900–16,400 lm	9,600–10,300 lm	149–172 lm/W	4000–5000 K	70° / 85° / 115°	120-277 V o 277-480 V	1.8 kg
CL-HBU12-150W-2CCT	264 mm	90–150 W	22,100–25,000 lm	14,100–15,200 lm	147–169 lm/W	4000–5000 K	70° / 85° / 115°	120-277 V o 277-480 V	2.1 kg
CL-HBU12-200W-2CCT	300 mm	120–200 W	30,100–33,500 lm	19,900–21,000 lm	150–175 lm/W	4000–5000 K	70° / 85° / 115°	120-277 V o 277-480 V	2.5 kg
CL-HBU12-240W-2CCT	300 mm	145–240 W	36,100–40,500 lm	24,000–25,500 lm	150–176 lm/W	4000–5000 K	70° / 85° / 115°	120-277 V o 277-480 V	2.5 kg

Swipe the table to see all columns →

Ordering code

CL-HBU12-{potencia}W-2CCT

Differentiator

la única de la familia que ajusta potencia, temperatura de color y ángulo de haz en el propio tablero de la luminaria: la misma referencia se adapta a cada zona del proyecto en sitio, sin lentes intercambiables ni cambio de equipo.

Ideal buyer

ingeniería y mantenimiento de plantas manufactureras · gerentes de operación de centros de distribución · contratistas eléctricos industriales · desarrolladores y operadores de parques industriales y grandes superficies comerciales
