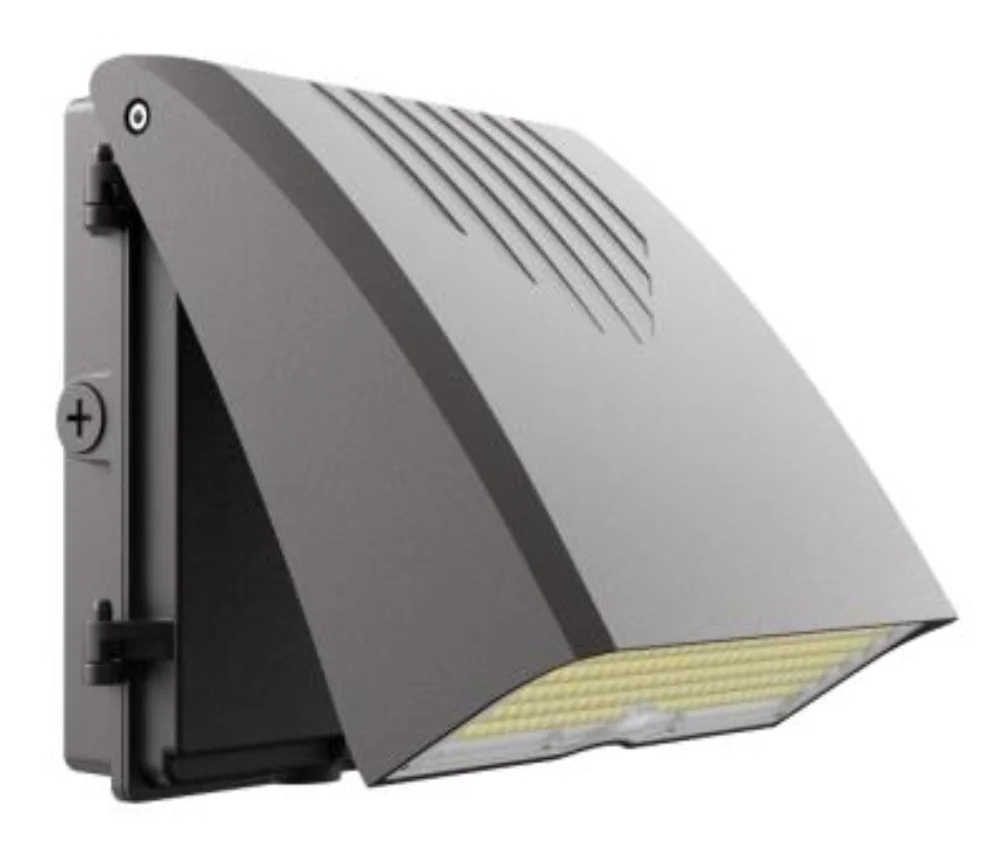

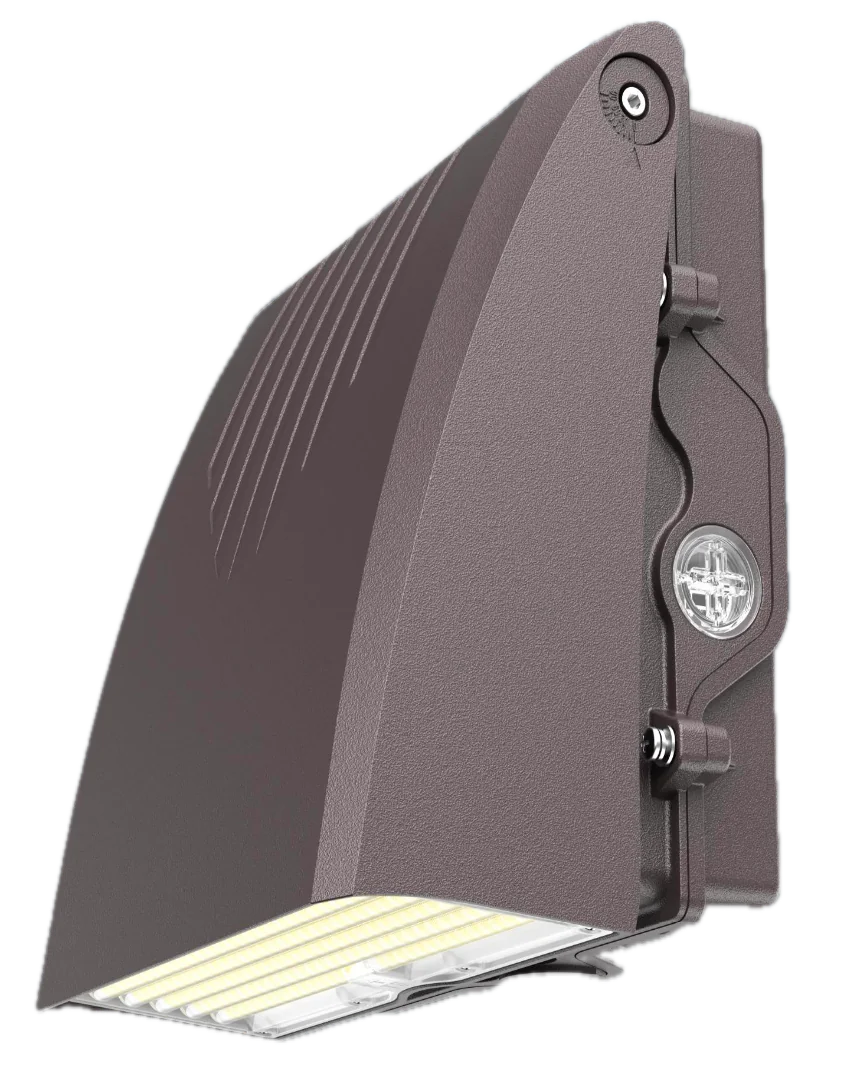

Luminaria wall pack CL WP 5 LED ajustable en aluminio die-cast bronze, cabezal en posición 30° iluminando fachada comercial nocturna

Exterior

Wall Pack LED Ajustable — Beam 0-90° · 150 lm/W · DLC Premium

CL WP 5

Potencia
15–120 W
Flujo
2,250–18,000 lm
Eficacia
150 lm/W
CCT
3000–5000 K
CRI
Ra 80

CL WP 5 redefine el wall pack comercial con ángulo de haz ajustable de 0° a 90° — un solo SKU cubre downlight puro para walkways, iluminación oblicua para fachadas y floodlight forward para perímetros, sin cambiar luminaria. Con eficacia DLC Premium de 150 lm/W, 3 CCT seleccionables (3000/4000/5000 K), 4 pasos de wattage in-field y photocell ON/OFF integrado vía controlador 3-IN-1, ofrece máxima flexibilidad operativa. Disponible en 2 sizes (8" y 10") cubriendo desde 15W hasta 120W (2,250 a 18,000 lm). Housing ADC12 die-cast aluminum con 4 knockouts 1/2", IP65, surge 6 kV L/N + L/N-PE, 5 años de garantía.

Certificaciones

CERoHSULDLCNOM-001-SEDENOM-031-ENERIP65
Solicitar cotizaciónSolicitar archivo IES

Datos fotométricos (IES/LDT) y ficha técnica disponibles a solicitud. Respuesta en < 24 h.

Beneficios clave

  • Ángulo de haz ajustable 0° a 90° — único en su categoría, un SKU para múltiples geometrías de instalación
  • Eficacia 150 lm/W — DLC Premium · líder vs Lithonia WPX y Eaton Lumark Crosstour
  • 3-IN-1 switch: CCT + wattage + photocell ON/OFF seleccionables en campo
  • 3 CCT (3000 K cálido / 4000 K neutro / 5000 K frío)
  • 4 wattage steps in-field (reduce SKUs de stock 75%)
  • DLC Premium Full Cutoff — máximo rebate utility · cumple anti-skyglow
  • Housing ADC12 die-cast aluminum con disipación térmica superior
  • 4 knockouts 1/2" para instalación rápida sin tooling
  • D2D photocell integrado de fábrica (no accesorio)
  • Protección contra sobretensión 6 kV L/N y L/N-PE
  • 2 sizes (8" y 10") cubren rango 15W–120W (2,250 – 18,000 lm)
  • 5 años de garantía — UL Certified · DLC Premium · CE · RoHS

Especificaciones

Especificaciones eléctricas

Voltaje de entrada
AC120–277 V o AC120–347 V (selectable por sufijo Z: L=120–277 V, M=120–347 V)
Frecuencia (Hz)
50/60Hz
Factor de potencia
≥0.90
THD (%)
< 20 %
Protección contra sobretensión (kV)
L/N 6 kV · L/N-PE 6 kV
Tipo de driver
0–10 V dimming driver con D2D photocell integrado
Opciones de regulación
0–10 V estándar
Tipo de LED
SMD2835

Especificaciones lumínicas

Potencias disponibles
15–120 W
Lúmenes (por potencia)
2,250–18,000 lm
Lúmenes
2,250–18,000 lm
Eficacia (lm/W)
150 lm/W
IRC / Ra
Ra 80
CCT disponibles (K)
3000–5000 K

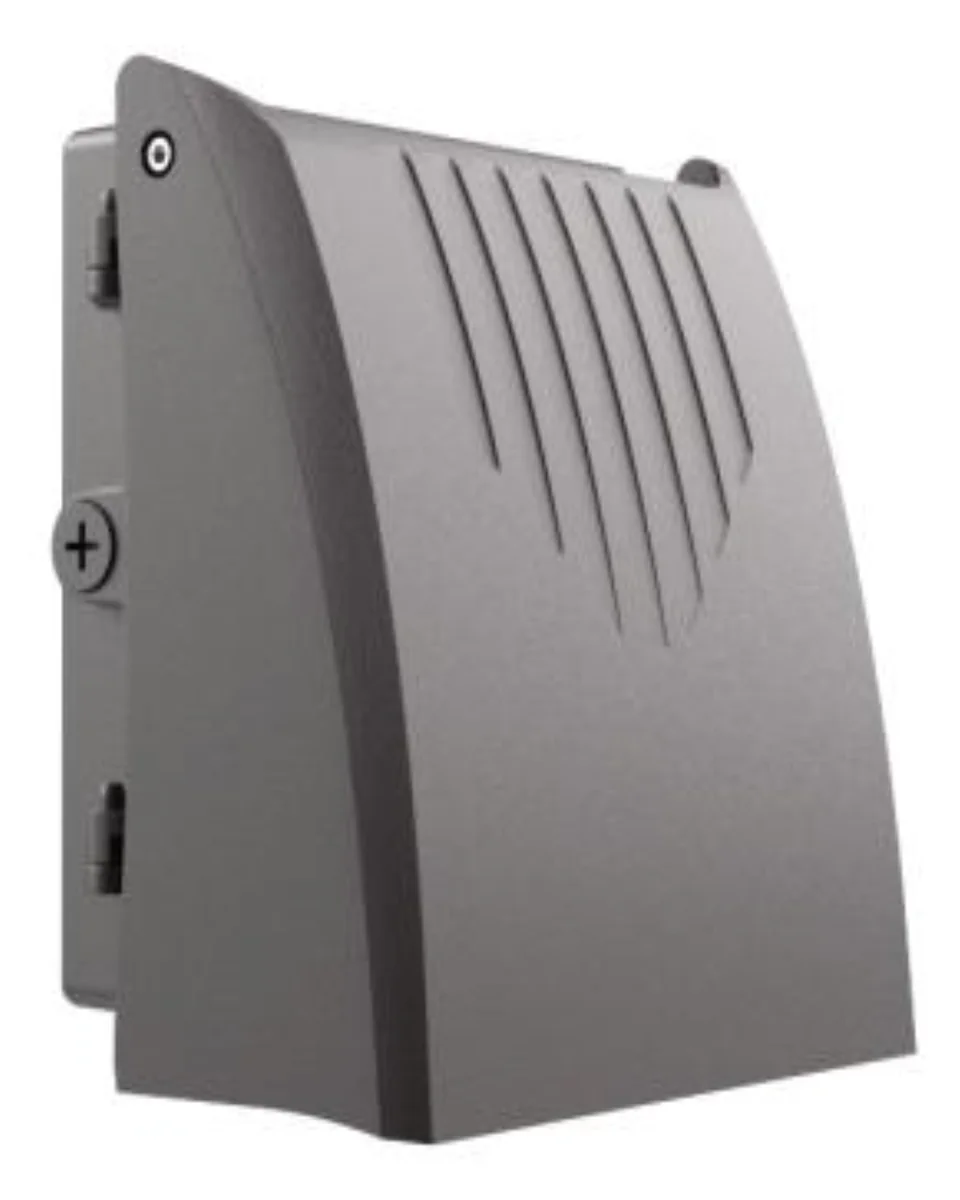

Ángulo de haz
0° / 90°

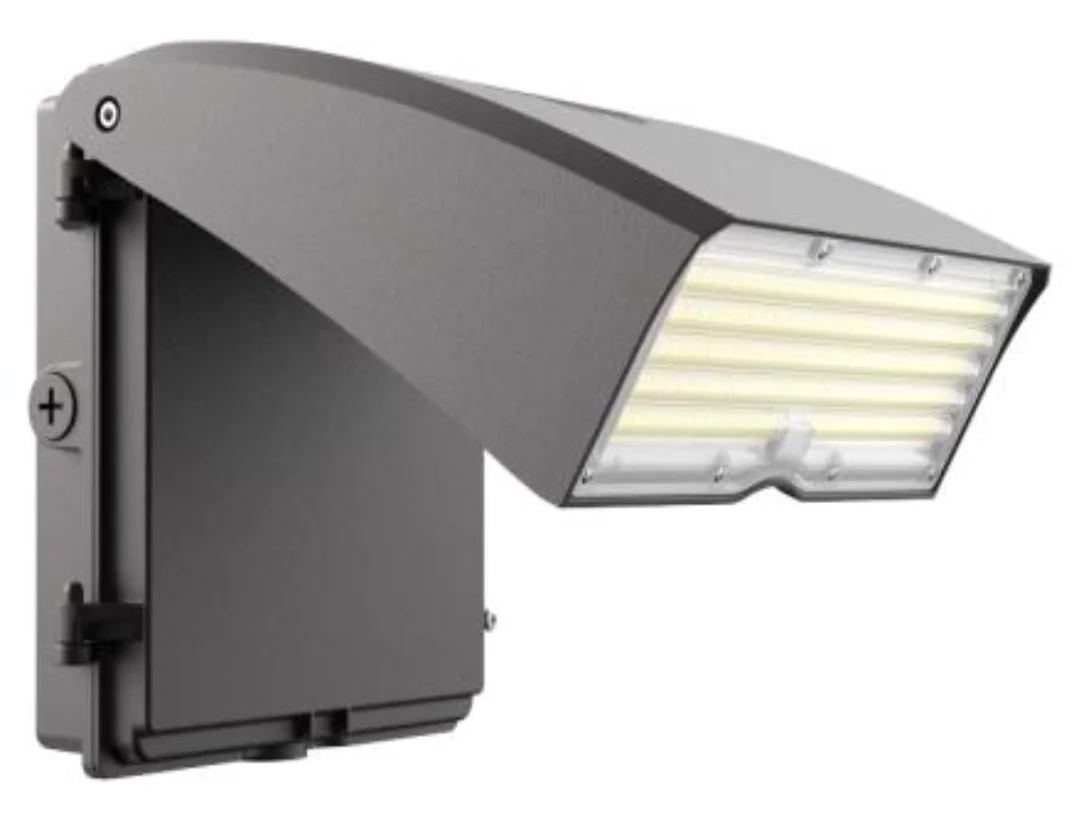

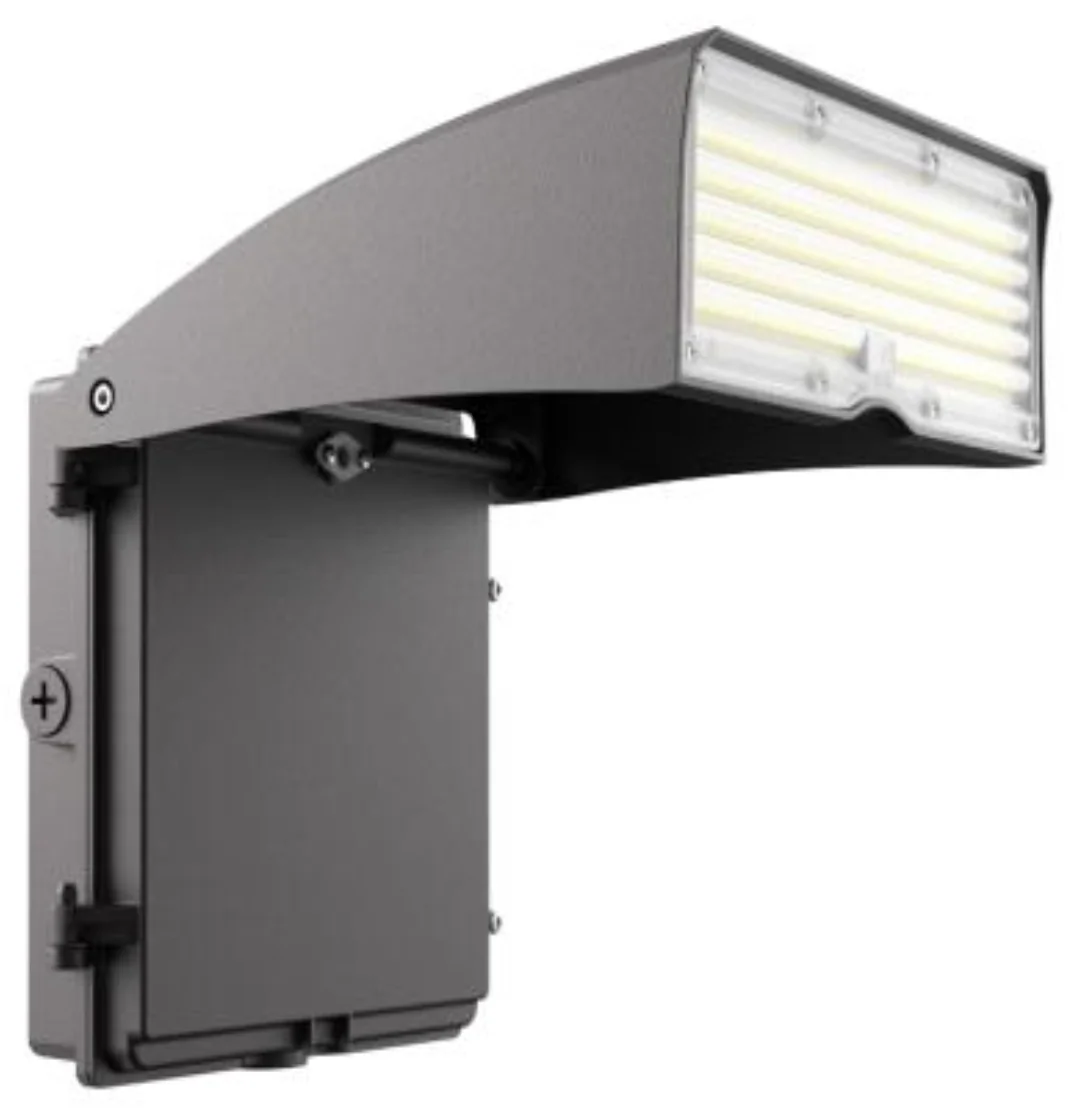

Posiciones de haz preseleccionadas
0° / 30° / 60° / 90°

Físico, materiales y montaje

Material del cuerpo
ADC12 Aluminio die-casting — provee disipación térmica superior
Material del lente
Policarbonato (PC) óptico — DLC Standard Full cut-off compliant
Acabado / color
Bronze (estándar) · custom finishes available bajo orden
Ajuste de haz
0° / 90°
Dimensions 8"
196 × 147.3 × 212.4 mm (W × D × H) — 7.72" × 5.80" × 8.36"
Dimensions 10"
248 × 147 × 255.4 mm (W × D × H) — 9.76" × 5.88" × 10.05"
Weight 8" net
1.8 kg / pc
Weight 10" net
2.64 kg / pc
Weight 8" gross (CTN)
2.2 kg
Weight 10" gross (CTN)
3.2 kg
Carton size 8"
241 × 176 × 220 mm — 1 pc/CTN
Carton size 10"
283 × 176 × 272 mm — 1 pc/CTN

Protección y vida útil

Grado IP
IP65
Temperatura de operación
−40°C a +50°C (−40°F a 122°F)
Vida útil
50,000 h · L70
Vida útil (métrica)
70 h · L70
Vida útil Ta (°C)
25 h
Garantía
5 años

Configuraciones / SKUs

SKUTamañoPotenciaLúmenesEficaciaDimensiones (mm)Peso
CL-WP5-8-15W-150 lm-Adj-Wall8"15 W2,250 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-8-20W-150 lm-Adj-Wall8"20 W3,000 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-8-30W-150 lm-Adj-Wall8"30 W4,500 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-8-40W-150 lm-Adj-Wall★8"40 W6,000 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-8-40W-150 lm-Adj-Wall-HP8"40 W6,000 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-8-50W-150 lm-Adj-Wall8"50 W7,500 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-8-60W-150 lm-Adj-Wall8"60 W9,000 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-8-80W-150 lm-Adj-Wall★8"80 W12,000 lm150 lm/W196 × 147.3 × 212.41.8 kg
CL-WP5-10-40W-150 lm-Adj-Wall10"40 W6,000 lm150 lm/W248 × 147 × 255.42.64 kg
CL-WP5-10-50W-150 lm-Adj-Wall10"50 W7,500 lm150 lm/W248 × 147 × 255.42.64 kg
CL-WP5-10-60W-150 lm-Adj-Wall10"60 W9,000 lm150 lm/W248 × 147 × 255.42.64 kg
CL-WP5-10-80W-150 lm-Adj-Wall★10"80 W12,000 lm150 lm/W248 × 147 × 255.42.64 kg
CL-WP5-10-60W-150 lm-Adj-Wall-HP10"60 W9,000 lm150 lm/W248 × 147 × 255.42.64 kg
CL-WP5-10-90W-150 lm-Adj-Wall10"90 W13,500 lm150 lm/W248 × 147 × 255.42.64 kg
CL-WP5-10-100W-150 lm-Adj-Wall10"100 W15,000 lm150 lm/W248 × 147 × 255.42.64 kg
CL-WP5-10-120W-150 lm-Adj-Wall★10"120 W18,000 lm150 lm/W248 × 147 × 255.42.64 kg

Aplicaciones

  • Callejones
  • Pasillos exteriores y senderos
  • Iluminación paisajística
  • Comercial exterior
  • Residencial exterior
  • Fábricas perimetrales
  • Almacenes y patios de carga
  • Pasillos exteriores comerciales
  • Estacionamientos
  • Patios de carga
  • Perímetros de edificio
  • Fachadas comerciales
