Exterior

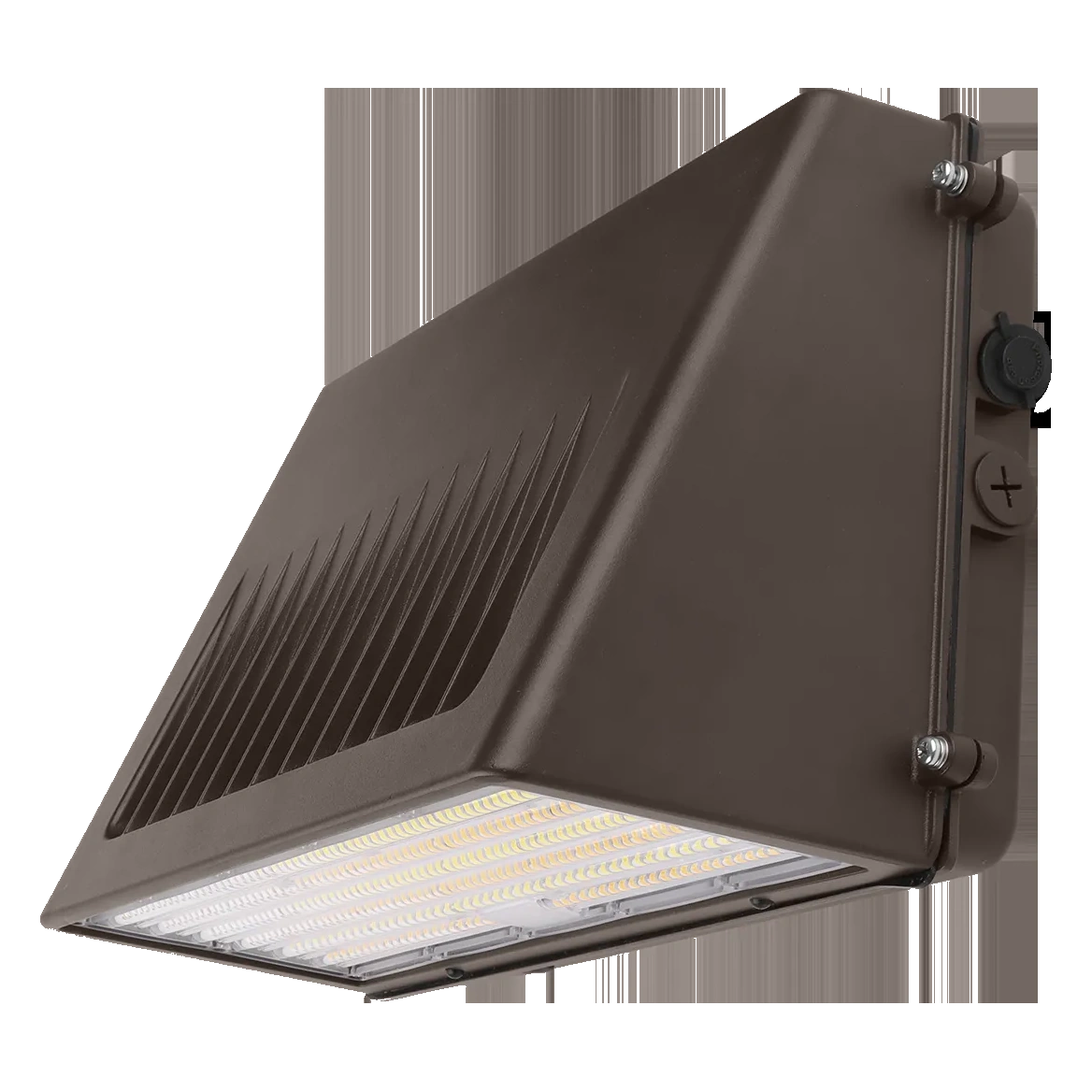

CL WP 13
En stockToda la luz al piso, nada al cielo
Wall pack LED full cut-off de aluminio inyectado: no manda nada de luz por
Certificaciones
¿Tu proyecto exige otra norma? La fabricamos bajo tu especificación.
Datos fotométricos (IES/LDT) y ficha técnica disponibles a solicitud — te los enviamos en menos de 24 h. O escríbenos por correo →
Diseña tu espacio con el estudio fotométricoBetaComprueba que tu proyecto cumple la norma — gratis, en minutos.Tu configuración
Se actualiza con tu selección en «Configura y agrega a cotización»
Configura y agrega a cotización
Potencia
Color de luz
Montaje
Otro / requisición adicional
Cantidad
- Full cut-off: cumple reglamento de cielo oscuro, no deslumbra ni invade al vecino
- Hasta 176 lm/W — el más eficiente de la familia
- Se ajusta en el muro sin reemplazar equipo: nueve combinaciones de potencia y tres de color
- Lente a elegir: vidrio borato o policarbonato
- Dos tamaños de cuerpo para adaptarse al espacio de fachada
- 6 kV de protección contra sobretensión
- Atenúa 0-10 V hasta el 0 %
- cULus wet y DLC, 5 años de garantía
- Batería de emergencia de 90 minutos opcional
Especificaciones
Especificaciones eléctricas
- Voltaje de entrada
- 120-277 V CA (UV) · 120-347 V CA (LV) · 50/60 Hz
- Potencia
- Tres escalones seleccionables por escalera
- Atenuación
- 0-10 V continua, nivel mínimo 0 % · cables de atenuación incluidos
- Protección contra sobretensión
- L/N-PE: 6 kV · L-N: 4 kV
- Corriente @ 277 V
- 0.12 – 0.50 A según escalera y escalón
- Corriente @ 120 V
- 0.28 – 1.16 A según escalera y escalón
- Fotocelda
- Opcional, con visera
- Emergencia
- Opcional — batería de respaldo 8 W / 90 min, instalable de fábrica o en campo
Especificaciones lumínicas
- Flujo
- 4,700 – 19,700 lm según escalera, escalón y CCT
- Eficacia
- 76–176 lm/W
- IRC / Ra
- Ra 70
- CCT
- 3000–5000 K
- Distribución
- Full cut-off — nada de luz por encima de la horizontal
Físico, materiales y montaje
- Formato
- Wall pack full cut-off, dos tamaños de cuerpo
- Construcción
- Aluminio inyectado con recubrimiento en polvo, sellado con empaques integrales contra ingreso de contaminantes
- Lente
- Vidrio borato o policarbonato, a elegir
- Dimensiones — chico
- 14.33" × 9.26" × 5.78" (364 × 235 × 147 mm) · escaleras 63WS y 90WS
- Dimensiones — grande
- 14.33" × 9.26" × 7.01" (364 × 235 × 178 mm) · escalera 125WS
- Montaje
- A muro
- Acabado
- Bronce oscuro estándar · blanco, negro, plata, verde y otros a pedido
Protección y vida útil
- Ubicación
- cULus para ubicaciones mojadas (wet locations), temperatura ambiente máxima 45 °C
- Temperatura ambiente
- −40 °C a +45 °C (−40 °F a 113 °F)
- Garantía
- 5 años
Configuraciones / SKUs
| SKU | Potencias seleccionables | Flujo @ 4000 K | Eficacia máx. | Cuerpo |
|---|---|---|---|---|
| CL-WP13-63WS★ | 30–63 W | 5,150 · 7,500 · 10,100 lm | 171 lm/W | chico |
| CL-WP13-90WS★ | 45–90 W | 7,800 · 10,450 · 14,650 lm | 173 lm/W | chico |
| CL-WP13-125WS★ | 76–125 W | 13,350 · 17,600 · 19,700 lm | 176 lm/W | grande |
Desliza la tabla para ver todas las columnas →
