Comercial
"Panel LED para cuarto limpio — montaje en superficie o empotrado, con difusor anti-virus"

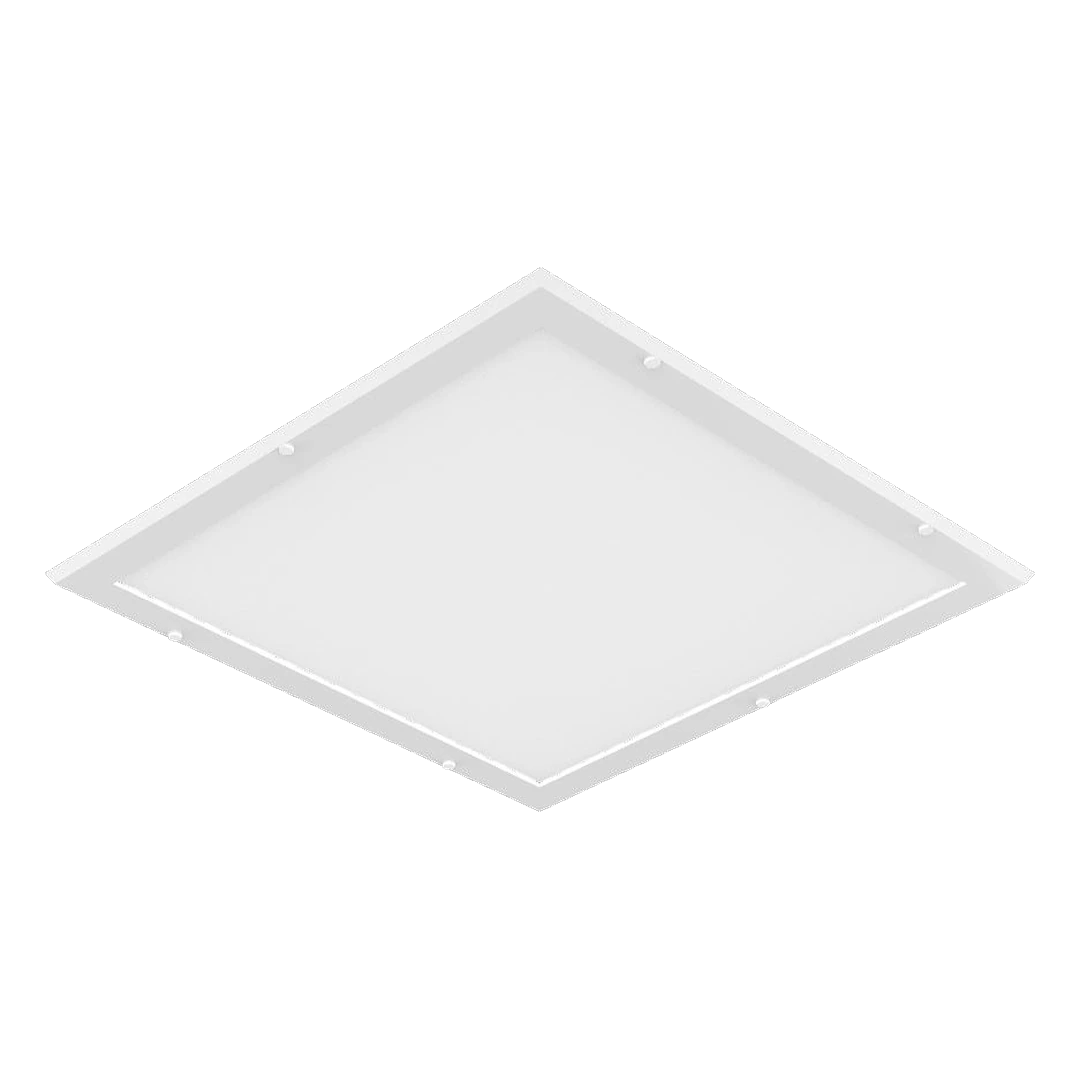

CL PL CR 10
CL PL CR 10 es el panel LED de cuarto limpio de Carden Lighting, disponible en dos modos de montaje (superficie edge-lit y empotrado back-lit) y dos tamaños (2'×2' y 1'×4', más tamaño personalizado). Eficacia 100 / 120 lm/W, flujo total 3,000–5,000 lm, bajo deslumbramiento UGR<19, wattaje y CCT seleccionables en campo por DIP switch, atenuación 0-10V / DALI y opción de emergencia. Estructura sellada con silicón, marco biselado de superficie lisa resistente a desinfectantes, protección IP54–IP65 y 3 difusores intercambiables (PC, anti-virus PC, vidrio templado IK08). 5 años de garantía, vida > 50,000 h. Certificado CE / RoHS; idoneidad cleanroom ISO 14644-1 declarada por el fabricante.
Certificaciones
Datos fotométricos (IES/LDT) y ficha técnica disponibles a solicitud — te los enviamos en menos de 24 h. O escríbenos por correo →
Diseña tu espacio con el estudio fotométricoBetaComprueba que tu proyecto cumple la norma — gratis, en minutos.Configura y agrega a cotización
Otro / requisición adicional
Cantidad
- (1) doble montaje (superficie o empotrado) en una sola referencia · (2) difusor anti-virus PC + opción vidrio templado IK08 para áreas de impacto · (3) UGR<19 confort visual en salas clínicas y laboratorios · (4) wattaje + CCT field-selectable reduce SKUs de inventario · (5) estructura sellada resistente a limpieza y desinfección, presión positiva/negativa
Especificaciones
Especificaciones eléctricas
- Potencia
- 25–50 W
- Driver
- Driver externo (conexión lámpara ↔ driver ↔ red, según instrucción de instalación)
- Atenuación
- 0-10V · DALI · función Emergency (respaldo de emergencia, opcional) · atenuación/conmutación de CCT por DIP switch
Especificaciones lumínicas
- Flujo luminoso
- 3,000 – 5,000 lm (flujo total por panel · declarado para la serie empotrada)
- Eficacia
- 100–120 lm/W
- Ángulo de haz
- distribución difusa uniforme de panel (edge-lit / back-lit)
- UGR (deslumbramiento)
- UGR < 19 y UGR < 22 (bajo deslumbramiento — apto oficinas clínicas, laboratorios y áreas con pantallas)
- Distribución
- Superficie: edge-lit (emite desde los bordes, luz suave y uniforme, placa guía PMMA) · Empotrado: back-lit (retroiluminado directo, integrado)
Físico, materiales y montaje
- Carcasa
- Marco metálico con diseño biselado (bevel) y superficie lisa, sin acumulación de polvo · acabado blanco · tiras de silicón en la parte trasera para sellado perfecto entre panel y plafón
- Difusor
- 3 opciones intercambiables: PC (IK03) · Anti-virus PC (IK03) · Vidrio templado (IK08) — "vidrio o plástico según aplicación"
- Herrajes
- Superficie: fijación por tornillo desde el frente + tapón de hule en T · Empotrado: herrajes/brackets laterales ajustables a plafón de ≈15–90 mm de espesor (la ficha cita 22–80 mm en detalle y 15–90 mm en instalación)
- Placa guía
- PMMA LGP (variante de superficie edge-lit · mayor vida útil, sin amarilleo)
- Montaje
- 2 modos: (1) superficie — abrir hoyo ø20 mm, conectar al driver, fijar sobre placa limpia con tornillos frontales, tapón de hule en T · (2) empotrado — brackets ajustables en las 4 orillas, cableado a la línea
- Dimensiones
- Superficie: 637×637 (6060) · 337×1237 (3012) mm · Empotrado: 595×595×80 (6060) · 295×1195×80 (3012) mm · tamaño personalizado disponible
- Recorte de plafón (empotrado)
- 580×580 mm (modelo 6060) · 280×1160 mm (modelo 3012) · espesor de plafón 15–90 mm
Protección y vida útil
- Grado IP
- IP54 / IP65
- Grado IK
- IK06 / IK03 / IK08
- Vida útil LED
- 50,000 h
- Garantía
- 5 años
- Compatibilidad cleanroom
- Estructura resistente a corrosión, agentes de limpieza y desinfectantes · superficie lisa fácil de limpiar · opera con presión positiva y negativa · sellado con silicón · bordes biselados para transición/sellado (ISO 14644-1)
Configuraciones / SKUs
| SKU | Tipo | Tamaño | Flujo luminoso total | Eficacia | Potencia (derivada) |
|---|---|---|---|---|---|
| CL-PLCR10-M-6060 | Superficie (edge-lit) | 637 × 637 | 3,000–5,000 lm | 100–120 lm/W | 25–50 W |
| CL-PLCR10-M-3012 | Superficie (edge-lit) | 337 × 1237 | 3,000–5,000 lm | 100–120 lm/W | 25–50 W |
| CL-PLCR10-BL-6060 | Empotrado (back-lit) | 595 × 595 × 80 | 3,000–5,000 lm | 100–120 lm/W | 25–50 W |
| CL-PLCR10-BL-3012 | Empotrado (back-lit) | 295 × 1195 × 80 | 3,000–5,000 lm | 100–120 lm/W | 25–50 W |
| CL-PLCR10-M-CUSTOM / CL-PLCR10-BL-CUSTOM | Superficie / Empotrado | Tamaño personalizado (bajo pedido) | según medida | 100–120 lm/W | según medida |
Desliza la tabla para ver todas las columnas →
Diferenciador
una sola referencia que resuelve superficie o empotrado en cuarto limpio, con difusor anti-virus y UGR<19 — flexibilidad de montaje + confort visual + limpieza agresiva sin cambiar de producto
Comprador ideal
ingeniería y mantenimiento hospitalario · gerentes de proyecto farmacéutico y de cleanroom · contratistas de sector salud, semiconductor y alimentos · especificadores spec-grade
