Comercial
CL DL 12

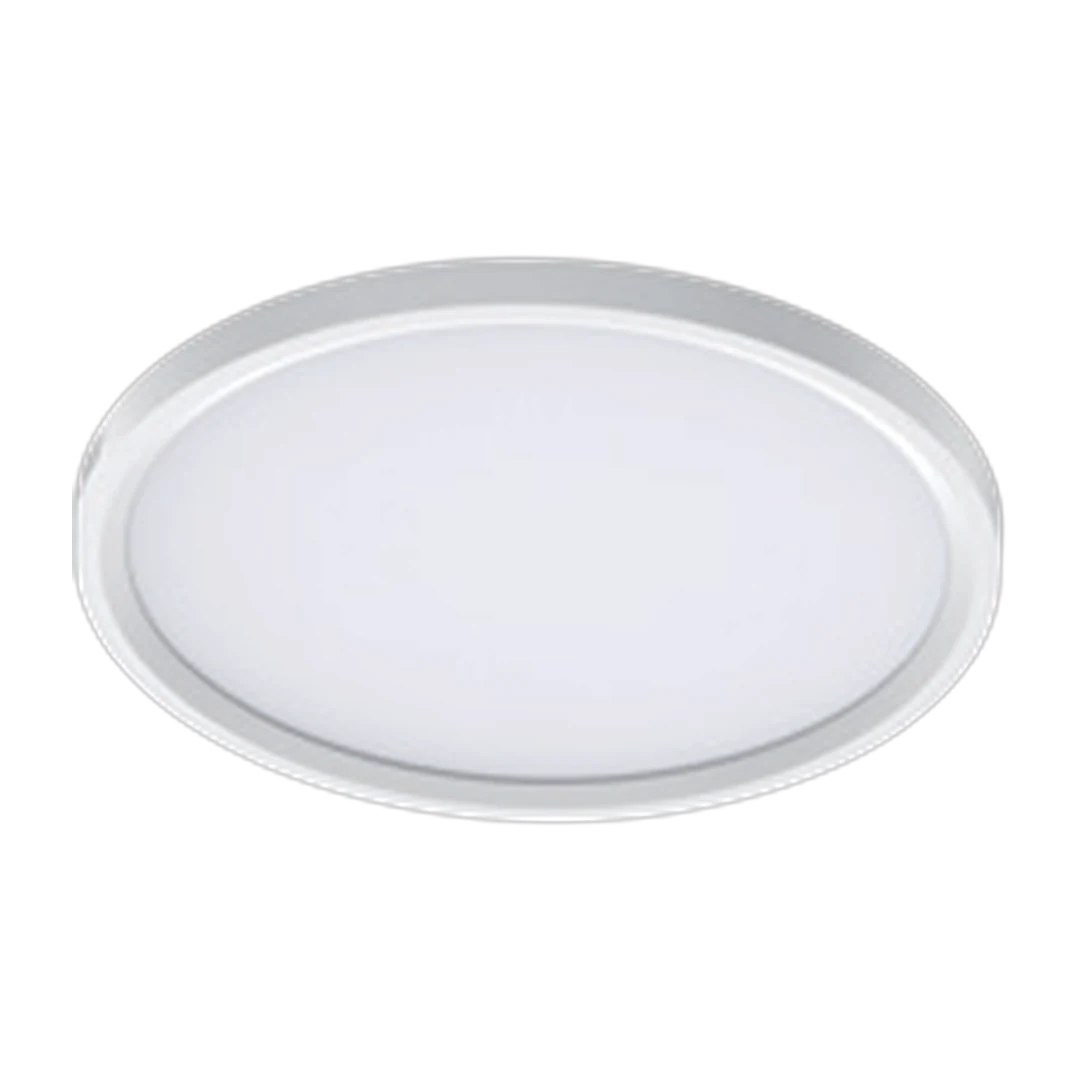

En stockEl downlight que se instala sin cazoleta
Downlight empotrado con caja de conexión integrada: se cablea directo al
Certificaciones
¿Tu proyecto exige otra norma? La fabricamos bajo tu especificación.
Datos fotométricos (IES/LDT) y ficha técnica disponibles a solicitud: te los enviamos en menos de 24 h. O escríbenos por correo →
Diseña tu espacio con el estudio fotométricoBetaComprueba que tu proyecto cumple la norma: gratis, en minutos.Tu configuración
Se actualiza con tu selección en «Configura y agrega a cotización»
Configura y agrega a cotización
Potencia
Color de luz
Fabricamos cualquier temperatura de color. Si la que necesita tu proyecto no está en la lista, pídela y la producimos.
Montaje
Otro / requisición adicional
Cantidad
- Sin cazoleta: menos material, menos tiempo de instalación, menos espacio sobre el plafón
- Se adapta en sitio: tres potencias y tres temperaturas sin reemplazar el equipo
- Un motor cubre cuatro diámetros; el aro se decide al final
- Acople twist-lock: cambiar el acabado no toca la instalación
- Hasta 103 lm/W y 6,100 lúmenes
- ENERGY STAR, UL y cUL
- Siete acabados de aro, incluido bañador de muro
- Versión IC para plafón con aislamiento, y wet location bajo pedido
Especificaciones
Especificaciones eléctricas
- Voltaje de entrada
- 120 – 347 V CA (motores de 20 W y 40 W) · 120 – 277 V CA (motor de 60 W)
- Potencia
- Tres escalones seleccionables por motor (ver tabla)
- Atenuación
- 0-10 V hasta 10 % (20 W y 40 W) · hasta 1 % (60 W)
- Atenuadores probados
- Lutron® Diva-Dvtv · Leviton® IP-710-DL
- Conexión
- Caja de conexión integrada: se cablea directo al interruptor, sin cazoleta ni portalámparas
- Emergencia
- Opcional: driver de emergencia de 16 W o 25 W con indicador, de instalación en obra. Hay versión precableada
Especificaciones lumínicas
- Flujo
- 1,700 · 3,400 · 6,100 lm según motor
- Eficacia
- 85–103 lm/W
- CCT
- 3000–5000 K
- Óptica
- Reflector con acabado haze, para bajar el brillo del punto de emisión
- Distribución
- Simétrica de línea, y bañador de muro en los aros asimétricos
Físico, materiales y montaje
- Diámetros
- 4" · 6" · 8" · 10": el de 8" y 10" solo en aro redondo
- Formas de aro
- Redondo y cuadrado, en versión estándar y bañador de muro
- Motor (dimensiones)
- 20 W: 3.46" × 4.14" · 40 W: 4.96" × 4.14" · 60 W: 5.37" × 5.36" × 4.14"
- Acople
- Twist-lock: el motor entra y se fija girando, sin herramienta
- Sujeción al plafón
- Clips de mariposa ajustables; se adaptan al espesor del plafón
- Instalación
- Se monta directo en el plafón. No requiere cazoleta empotrada, ni foco, ni mano de obra adicional
- Marco de obra nueva
- Opcional: marco redondo (3"–8") o cuadrado (4"–6"), con o sin caja de conexión incluida
Protección y vida útil
- Ubicación
- Damp de línea · Wet location disponible como versión especial en 4", 6" y 8" redondos, para los motores de 20 W y 40
- Clasificación térmica
- Motor de 20 W en versión IC (contacto con aislamiento) y en NON-IC · motores de 40 W y 60 W en NON-IC
Configuraciones / SKUs
| SKU | Potencias seleccionables | Flujo | Eficacia | CCT ajustables | Diámetros de aro |
|---|---|---|---|---|---|
| CL-DL12-20W-3CCT★ | 10–20 W | 1,700 lm | 85 lm/W | 3000–4000 K | 4" · 6" · 8" · 10" |
| CL-DL12-20W-3CCTA | 10–20 W | 1,700 lm | 85 lm/W | 3000–5000 K | 4" · 6" · 8" · 10" |
| CL-DL12-40W-3CCT★ | 27–40 W | 3,400 lm | 85 lm/W | 3000–4000 K | 4" · 6" · 8" · 10" |
| CL-DL12-60W-3CCT | 40–60 W | 6,100 lm | 103 lm/W | 3000–4000 K | 6" · 8" · 10" |
Desliza la tabla para ver todas las columnas →
