Comercial
"Downlight LED comercial selectable — 5 potencias y 5 temperaturas en una sola luminaria"
CL DL 11

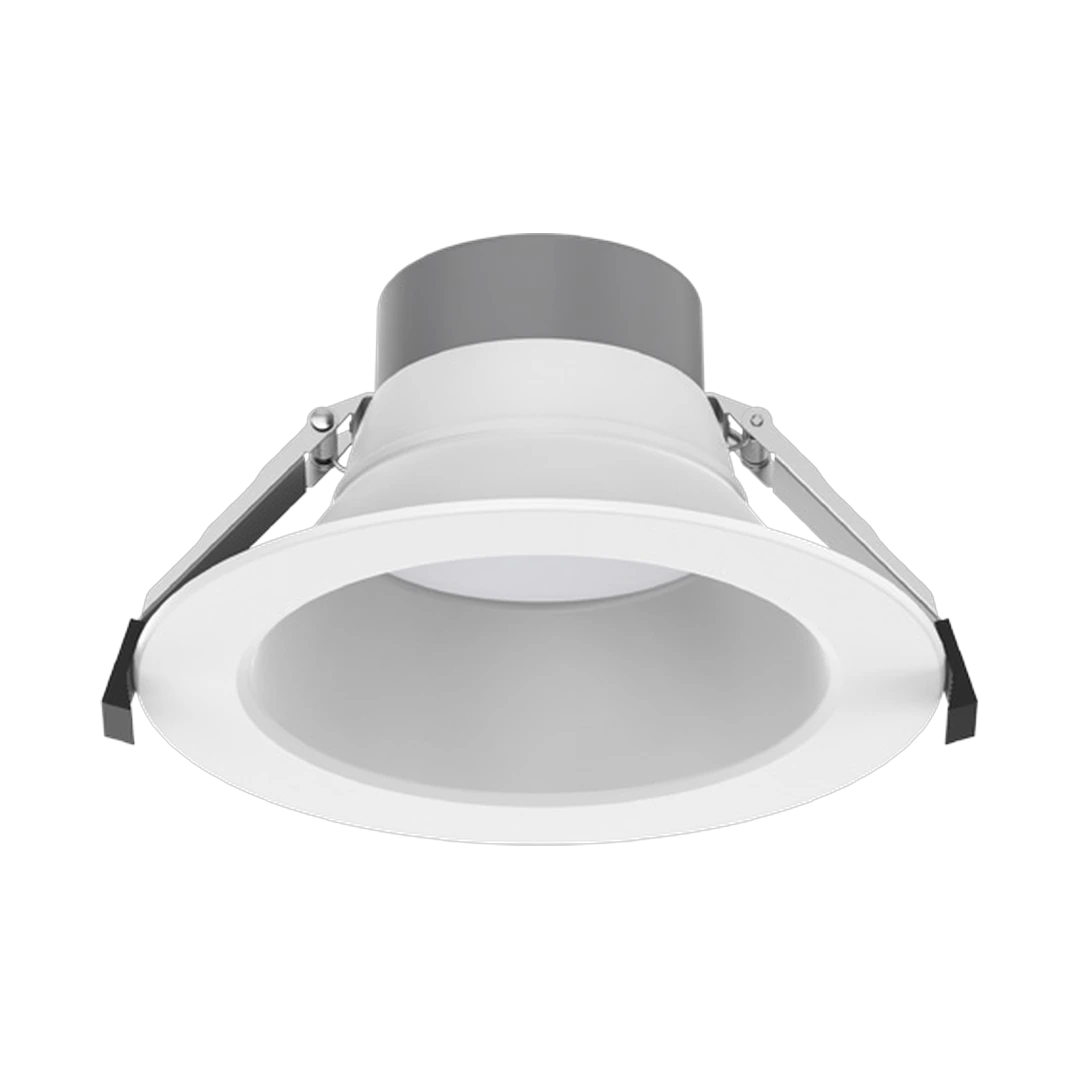

Downlight LED empotrable comercial grado especificación, disponible en 4"/6"/8"/10". Una sola luminaria cubre 5 niveles de potencia y 5 temperaturas de color (2700–5000 K) seleccionables por DIP switch en la instalación — "una luminaria, múltiples usos" que estandariza el inventario. Eficacia 100–110 lm/W, atenuación 0-10V, driver sin parpadeo, clasificación Wet Location y Type IC. Aros Smooth o Baffle en cuatro colores; versión de sobreponer para 6" y 8". Listado ETL (cETLus) para EE. UU. y Canadá.
Certificaciones
Datos fotométricos (IES/LDT) y ficha técnica disponibles a solicitud — te los enviamos en menos de 24 h. O escríbenos por correo →
Diseña tu espacio con el estudio fotométricoBetaComprueba que tu proyecto cumple la norma — gratis, en minutos.Configura y agrega a cotización
Otro / requisición adicional
Cantidad
- (1) 5 potencias × 5 CCT por DIP = una referencia para todo el proyecto (menos SKUs de inventario) · (2) 100–110 lm/W con driver flicker-free y atenuación 0-10V · (3) Wet Location + Type IC para baños, cocinas y plenum con aislamiento · (4) cuatro colores de aro (blanco+plata mate, negro, níquel, bronce) y estilos Smooth/Baffle para integrarse a cualquier interior · (5) versión de sobreponer (6"/8") y batería de emergencia opcional
Especificaciones
Especificaciones eléctricas
- Potencia
- 5–40 W
- Voltaje de entrada
- 120-277 V / 120-347 V (multivoltaje)
- Frecuencia
- 50/60 Hz
- Factor de potencia
- 0.9
- Atenuación
- 0-10V (driver flicker-free integrado)
- Driver
- integrado (Integrado), sin parpadeo (flicker-free); marca no especificada en ficha
- Función de emergencia
- opcional — compatible con paquete de batería de emergencia (accesorio)
Especificaciones lumínicas
- Flujo luminoso
- 540–1450 lm (4") · 1100–2400 lm (6") · 1400–3300 lm (8") · 2500–4200 lm (10") — según potencia seleccionada (±10%)
- Eficacia
- 100–110 lm/W
- CCT
- 5–5000 K
- IRC
- Ra 80
- Ángulo de haz
- 80° / 90°
Físico, materiales y montaje
- Carcasa
- aluminio (disipación pasiva; diseño de lámpara integrada)
- Difusor / óptica
- PC (policarbonato)
- Herrajes
- clips de resorte para montaje empotrado (bend-back spring clips)
- Estilos de aro (trim)
- Smooth (liso) y Baffle (con ranurado antideslumbrante)
- Montaje
- empotrado (Empotrable) estándar · sobreponer (Sobreponer-mount) opcional mediante housing dedicado en 6" y 8"
- Dimensiones (diámetro de recorte / cutout)
- 4" = Ø102–133 mm · 6" = Ø157–190.5 mm · 8" = Ø203–241 mm · 10" = Ø225–270 mm. Diámetro exterior del marco y altura total: ver dibujos dimensionales de la ficha rectora (pág. 2)
- Peso
- 4" = 0.30 kg (0.66 lb) · 6" = 0.44 kg (0.97 lb) · 8" = 0.63 kg (1.39 lb) · 10" = 0.69 kg (1.52 lb)
- Empaque
- 24 pzas/caja (4") · 12 pzas/caja (6" y 8") · 6 pzas/caja (10")
Protección y vida útil
- Grado IP
- Wet Location
- Type IC
- rated (apto para contacto directo con aislamiento térmico en el plenum)
- Temperatura de operación
- -20 °C a +40 °C (-4 °F a 113 °F)
- Temperatura de almacenamiento
- -20 °C a +65 °C (-4 °F a 149 °F)
- Vida útil LED
- 50,000 h
Configuraciones / SKUs
| SKU | Tamaño | Cutout (Ø) | Potencias por DIP (W) | Flujo luminoso | Eficacia | Haz | Voltaje | Atenuación | IRC | Peso |
|---|---|---|---|---|---|---|---|---|---|---|
| CL-DL11-4IN-5-13W-5CCT | 4" | 102–133 mm | 5–13 W | 540–1450 lm | 100–110 lm/W | 80° | 120-277V / 120-347V | 0-10V | Ra 80 | 0.30 kg |
| CL-DL11-6IN-10-22W-5CCT | 6" | 157–190.5 mm | 10–22 W | 1100–2400 lm | 100–110 lm/W | 80° | 120-277V / 120-347V | 0-10V | Ra 80 | 0.44 kg |
| CL-DL11-8IN-12-30W-5CCT | 8" | 203–241 mm | 12–30 W | 1400–3300 lm | 100–110 lm/W | 90° | 120-277V / 120-347V | 0-10V | Ra 80 | 0.63 kg |
| CL-DL11-10IN-22-40W-5CCT | 10" | 225–270 mm | 22–40 W | 2500–4200 lm | 100–110 lm/W | 90° | 120-277V / 120-347V | 0-10V | Ra 80 | 0.69 kg |
Desliza la tabla para ver todas las columnas →
Código de ordering
CL-DL11-{tamaño}IN-{Wmin}-{Wmax}W-5CCT tamaño: 4 · 6 · 8 · 10 (pulgadas) rango W: 4"→5-13 · 6"→10-22 · 8"→12-30 · 10"→22-40 5CCT: 2700/3000/3500/4000/5000 K seleccionables por DIPDiferenciador
un solo número de parte por tamaño cubre 25 configuraciones (5 W × 5 CCT) seleccionables en campo — máxima flexibilidad de especificación con mínimo inventario, con listado ETL/cETLus y clasificación Wet Location + Type IC
Comprador ideal
especificadores y contratistas eléctricos de proyectos comerciales · compras de cadenas de retail, hotelería, salud y educación · distribuidores que buscan estandarizar downlight de inventario
